点击图片查看原图

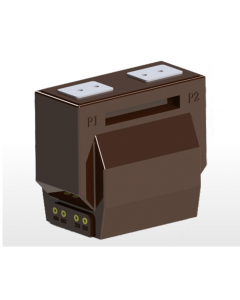

本型电流互感器为环氧树脂真空浇注支柱式结构,适用于额定频率50HZ，额定电压10KV及以下的电力线路及其设备作电流、电能测量和继电保护用。
主要用于GZS-10(VD4、VSI)中置柜，XGN-10箱式开关柜，为方便安装，有A、B、C三种出线方式供用户选择。
二、使用环境
1.使用场所：户内;
2.环境温度：-5℃～+40℃，日平均气温不超过+30℃;
3.海 拔：不超过1000m;
4.大气条件：在无爆炸、无剧烈震动且无足以腐蚀金属和破坏绝缘的尘埃或蒸气的地方。
三、产品技术参数
1、额定绝撮水平 : 12/42/75kV
2、负荷功率因数 : coscp =0.8（滞后，lag)
3、额定二次电流 : 5A或1A，5A or 1A
4、产晶执行标准：
GB20840.1-2010互感器第一部分－通用技术要求
GB20840.2-2014互感器第2部分 电流互感器补充技术要求
5、仪表保安系数Instrument security factor: Fs≤10
三、外形尺寸图
5、仪表保安系数Instrument security factor: Fs≤10
